Khi tìm kiếm một ngôi nhà mới, một trong những tài liệu kỹ thuật quan trọng nhất bạn sẽ tiếp cận là mặt bằng tổng thể chung cư. Đây không chỉ là bản vẽ kiến trúc đơn thuần, mà là cẩm nang sống động, mô tả toàn bộ không gian sống của bạn trong tương lai. Hiểu rõ cách đọc và phân tích bản vẽ này là chìa khóa để đưa ra quyết định sáng suốt, tránh những sai lầm về không gian mà nhiều người mua nhà lần đầu hay mắc phải. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện và thực tế nhất về mặt bằng chung cư, từ khái niệm cơ bản, cách đọc kỹ thuật, đến phân tích trường hợp điển hình, giúp bạn trở thành người mua nhà thông thái.
Có thể bạn quan tâm: Review Chi Tiết Các Lựa Chọn Mua Chung Cư Ecopark Dưới 1 Tỷ Đồng
Tóm Tắt Nhanh Về Mặt Bằng Tổng Thể Chung Cư
Mặt bằng tổng thể chung cư là bản vẽ tổng hợp quy mô lớn, thể hiện toàn bộ bố cục của một tòa nhà chung cư trên từng tầng. Nó hoạt động như một “bản đồ thần kinh” của tòa nhà, cho biết vị trí, kích thước, số lượng và loại hình của từng căn hộ, cùng với các không gian công cộng như sảnh, thang máy, cầu thang bộ, phòng kỹ thuật. Đối với người mua, đây là tài liệu quan trọng để đánh giá mật độ, tầm nhìn, hướng cửa chính, và mức độ tối ưu hóa không gian sống so với diện tích mua bán.
Có thể bạn quan tâm: Cải Tạo Căn Hộ Chung Cư: Hướng Dẫn Toàn Diện & Báo Giá Cập Nhật
1. Mặt Bằng Chung Cư Là Gì? Vai Trò và Tầm Quan Trọng
Không gian sống trong chung cư được đo đếm và định hình thông qua mặt bằng. Về bản chất, đây là hình chiếu ngang (nhìn từ trên xuống) của một tầng nhà, vẽ theo tỷ lệ chính xác, thường là 1/100 hoặc 1/200. Mọi thứ từ vị trí cột, hộp kỹ thuật, đến chi tiết cửa sổ và ban công đều được thể hiện rõ ràng.
Vai trò của bản vẽ này là cực kỳ đa năng:
- Đối với nhà đầu tư và quản lý: Công cụ để tính toán mật độ xây dựng, phân bổ sở hữu, lập kế hoạch bảo trì hạ tầng và quản lý an ninh, phòng cháy chữa cháy.
- Đối với kiến trúc sư và thi công: Là “bản thiết kế” duy nhất để họ tuân thủ, đảm bảo mọi công trình được xây dựng đúng như ý đồ ban đầu.
- Đối với người mua/ thuê nhà: Là tài liệu duy nhất và quan trọng nhất để đánh giá trước khi mua. Bạn sẽ biết chính xác căn hộ nằm ở đâu trong tòa nhà, có bị che khuất không, hành lang rộng hay hẹp, thang máy cách xa bao xa, và quan trọng nhất là bố cục nội thất của chính ngôi nhà mình sẽ ở ra sao.
Việc sở hữu một bản mặt bằng chính xác là quyền lợi cơ bản của người mua. Nếu chủ đầu tư không cung cấp, bạn có quyền yêu cầu trước khi ký kết hợp đồng chính thức.
Có thể bạn quan tâm: Cháy Chung Cư Mini Khương Hạ: Số Người Chết Thực Tế Và Cách Phòng Tránh
2. Cách Đọc & Phân Tích Mặt Bằng Chung Cư Chuyên Sâu
Đọc mặt bằng tổng thể cần một phương pháp có hệ thống, không chỉ nhìn vào số diện tích. Dưới đây là bước phân tích chi tiết:
2.1. Xác Định Vị Trí Tuyệt Đối Của Căn Hộ Trong Tòa Nhà
Đầu tiên, tìm chính xác vị trí căn hộ bạn quan tâm trên bản vẽ. Ghi chú lại:
- Tầng: Tầng mấy? (Lưu ý, tầng cao thường có view đẹp hơn, ít ồn, nhưng có thể phí quản lý cao hơn).
- Hướng: Căn hộ quay về hướng nào (Đông, Tây, Nam, Bắc)? Điều này quyết định thói quen sinh hoạt. Căn hông hướng Tây thường nóng vào chiều tư, trong khi hướng Đông có nắng sáng sớm. Hướng Nam thường tối ưu cho ánh sáng tự nhiên.
- Vị trí tương đối: Gần thang máy/cầu thang? Ở góc tòa nhà hay giữa? Ở góc thường có nhiều cửa sổ, ít bị che khuất. Ở giữa có thể bị che bởi các tòa nhà khác hoặc chính tòa nhà đối diện.
- Mức độ tối: Đếm số cửa sổ và ban công. Một mặt bằng có cửa sổ ở hai phía (ví dụ: phòng khách hướng Đông, phòng ngủ hướng Tây) sẽ tối ưu về không khí và ánh sáng hơn căn chỉ có một mặt.
2.2. Phân Tích Cấu Trúc Nội Thất & Tính Dụng Công
Đây là phần quan trọng nhất, quyết định trải nghiệm hàng ngày.
- Tỷ lệ và sự hợp lý: Các phòng có tỷ lệ vuông/vàng (dài:rộng ~ 1:1.5) không? Phòng khách rộng rãi để tiếp khách và gia đình? Phòng ngủ đủ chỗ cho giường tủ và tủ quần áo? Hành lang có quá dài, lãng phí diện tích không?
- Luồng thông tin (Flow): Thiết kế có đảm bảo luồng di chuyển tự nhiên không? Hành lang có đi xuyên qua phòng ngủ hay phòng vệ sinh để ra ban công không? (Điều này rất bất tiện).
- Phòng vệ sinh: Có đủ thoáng và riêng tư? Có cửa sổ/ô thông gió không? Vị trí có gần phòng ngủ chính không?
- Không gian đa năng: Có khoảng trống nào có thể tận dụng làm phòng làm việc, tủ quần áo, hoặc kệ sách không?
- Diện tích sử dụng thực tế (Diện tích thông thủy): So sánh diện tích sàn (ghi trên hợp đồng) với diện tích thông thủy (diện tích thực tế bạn có thể sử dụng, trừ đi tường, cột). Một căn hộ có diện tích sàn 70m² nhưng diện tích thông thủy chỉ còn 55-60m² là không tối ưu.
2.3. Đánh Giá Các Tiện Ích Chung và Hạ Tầng
Từ mặt bằng tổng thể, bạn có thể đoán được chất lượng dịch vụ:
- Mật độ thang máy: Có bao nhiêu thang máy phục vụ cho bao nhiêu căn hộ? Mật độ dưới 10 căn/thang là tốt. Có thang máy tải/ thang máy chở hàng riêng không?
- Hành lang và sảnh: Hành lang có rộng rãi (tối thiểu 1.2m), đủ cho 2 người di chuyển? Sảnh đón có rộng, sáng sủa không?
- Phòng kỹ thuật và hầm xe: Vị trí các phòng kỹ thuật (điện, nước) có nằm ở vị trí hợp lý, ít ảnh hưởng đến căn hộ? Hầm xe có tiếp cận dễ dàng không?

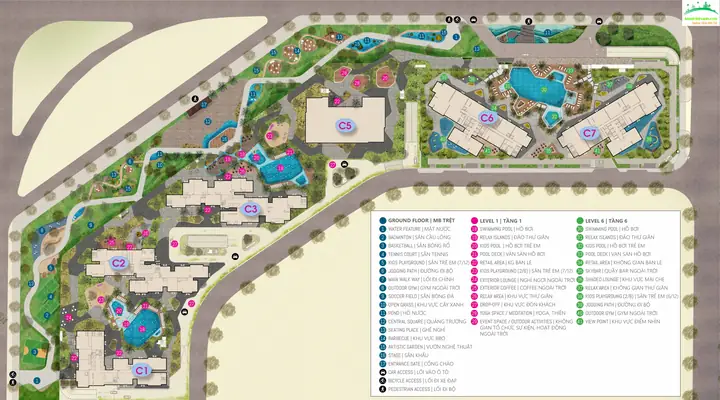

2.4. Không Gian Mở và Công Viên Xung Quanh
Một mặt bằng tổng thể chất lượng sẽ chỉ rõ:
- Tỷ lệ diện tích xây dựng so với diện tích đất (mật độ xây dựng).
- Phần diện tích còn lại dành cho cảnh quan, cây xanh, đường đi bộ, khu vui chơi. Một tỷ lệ xanh và không gian mở cao (trên 30%) là dấu hiệu của một dự án bền vững, mang lại sức khỏe tinh thần tốt.
Có thể bạn quan tâm: Chung Cư Hà Nội: Hiểu Rõ Mâu Thuẫn Và Cách Giải Quyết
3. Phân Tích Trường Hợp Điển Hình: Mặt Bằng Tổng Thể Dự án Vinhomes D’ Capitale
Để minh họa, chúng ta sẽ lấy ví dụ về mặt bằng chung cư D’ Capitale – một dự án cao cấp điển hình tại Hà Nội. Dựa trên thông tin từ các bản vẽ điển hình, ta có thể rút ra các nguyên tắc phân tích sau:

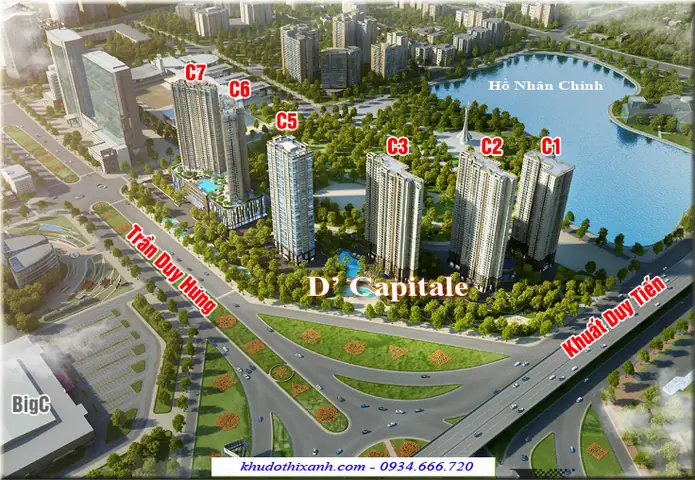

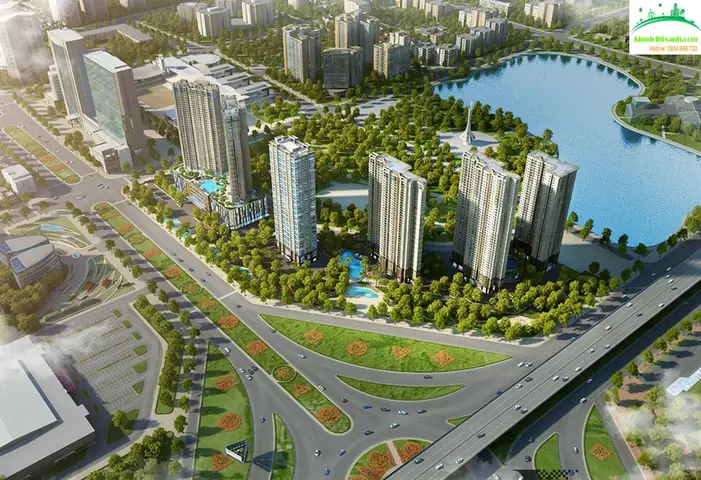

3.1. Tổng Quan Quy Mô và Bố Cục Tòa Nhà
Dự án Vinhomes D’ Capitale Trần Duy Hưng là tổ hợp đa chức năng gồm nhiều tòa tháp chung cư, văn phòng và trung tâm thương mại. Mặt bằng tổng thể cho thấy mỗi tòa tháp (C1, C2, C3, C5, C6, C7) là một khối riêng biệt với số tầng và diện tích xây dựng khác nhau, phản ánh sự đa dạng về sản phẩm.
- Tháp C1: 39 tầng (2 tầng shophouse), ~350 căn hộ. Đây thường là tòa mở bán đầu tiên với mật độ căn hộ/sàn vừa phải (~11 căn).
- Tháp C2, C5: Cao hơn (44-45 tầng), có thể chuyên về loại hình SOHO hoặc Officetel.
- Các tháp C3, C6, C7: Tầng cao tương đương (41-42 tầng), tập trung vào các loại căn hộ gia đình 2-3 phòng ngủ.
Việc phân bổ nhiều tòa tháp với chiều cao khác nhau giúp giảm tỷ lệ phủ xây dựng, tạo ra không gian thoáng đãng giữa các tòa và tối ưu hóa ánh sáng cho từng căn hộ.

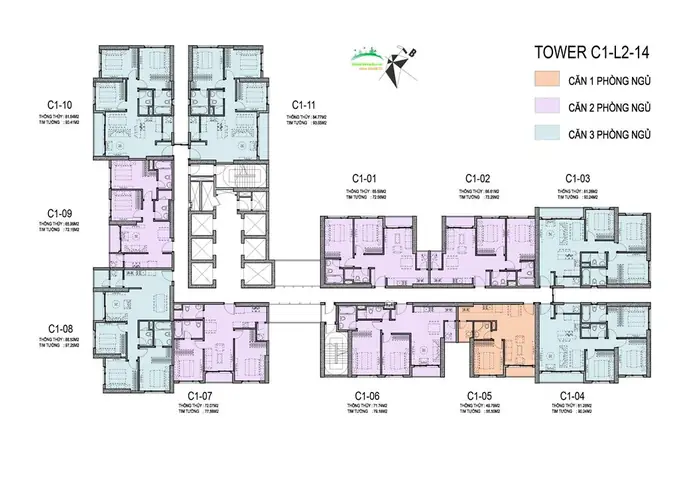

3.2. Phân Tích Mặt Bằng Điển Hình Của Tòa C1 (Ví Dụ)
Mặt bằng từng tầng của tòa C1 thường được chia thành các khối căn hộ lặp lại. Từ thông tin mẫu, ta thấy:
- Cấu trúc lặp: Mỗi sàn có một số lượng căn hộ cố định với các loại diện tích lặp lại: 1PN (~56m²), 2PN (72-78m²), 3PN (90-97m²). Điều này cho thấy thiết kế được chuẩn hóa, giúp nhà thầu dễ thi công và người mua dễ hình dung.
- Phân bổ căn hộ: Số lượng căn 2PN nhiều hơn (5 căn/sàn) cho thấy đây là sản phẩm chủ lực, phục vụ nhu cầu của cặp vợ chồng hoặc gia đình nhỏ. Căn 1PN chỉ có 1 căn/sàn, thường là căn góc có view đẹp nhất.

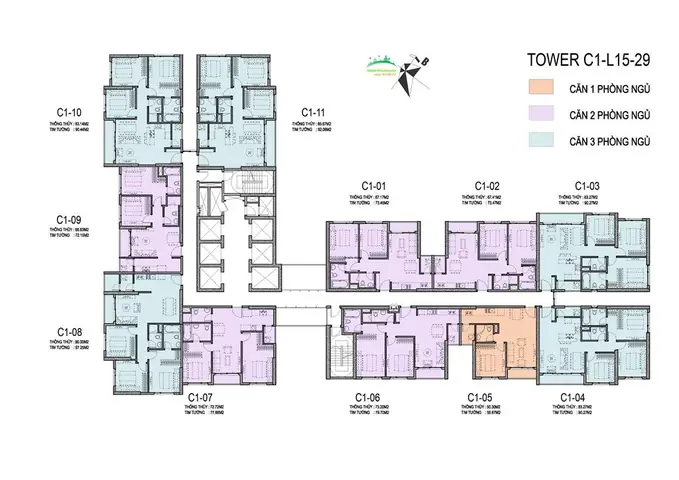

- Thay đổi theo khối tầng: Thông tin đề cập “mặt bằng từ tầng 2-14” khác với “tầng 15-29” và “từ tầng 30”. Điều này rất quan trọng! Nó cho thấy:
- Từ tầng 2-14: Có thể là các căn hộ tiêu chuẩn.
- Từ tầng 15-29: Có thể là các căn hộ cao cấp hơn (penthouse, duplex) với diện tích lớn hơn, thiết kế khác biệt.
- Từ tầng 30 trở lên (tầng cao nhất): Thường là các căn penthouse siêu cao cấp, diện tích rất lớn, có ban công lớn, view toàn cảnh.
- Lời khuyên: Khi xem mặt bằng, bạn phải hỏi rõ chủ đầu tư “tầng nào có mặt bằng khác biệt?” và yêu cầu xem bản vẽ cụ thể của từng phân khúc tầng.
3.3. Ý Nghĩa Của Thông Tin Diện Tích và Mật Độ
- Diện tích xây dựng tầng (~1300m²): Đây là diện tích toàn bộ sàn, bao gồm cả phần căn hộ, hành lang, thang máy, hố thang, cột. Diện tích này quyết định số căn tối đa có thể xây dựng trên một tầng.
- Mật độ căn hộ/sàn (~11): Tỷ lệ này phản ánh sự cân bằng giữa kinh tế (nhiều căn = doanh thu cao) và chất lượng sống (ít căn = không gian rộng rãi hơn). Mật độ từ 8-12 căn/sàn được xem là phổ biến cho chung cư cao cấp.
- Diện tích loại căn hộ: Việc liệt kê chi tiết diện tích (56, 72, 90m²…) cho phép người mua so sánh trực tiếp giá trên m² và nhanh chóng tìm được gói phù hợp nhu cầu và túi tiền.
Tóm lại, phân tích mặt bằng Vinhomes D’ Capitale cho thấy một dự án được quy hoạch với nhiều phân khúc sản phẩm rõ ràng, từ studio, căn 2PN phổ thông đến penthouse cao tầng, phục vụ đa dạng nhu cầu thị trường.
4. Những Điều Cần Lưu Ý Khi Đọc Mặt Bằng Chung Cư
- Ký hiệu và chú thích: Luôn tìm phần chú thích (legend) của bản vẽ. Các ký hiệu về cửa sổ, cửa ra ban công, tủ đông, tủ nóng, vị trí thiết bị (máy lạnh, tủ bếp) đều được quy ước. Hiểu sai ký hiệu có thể dẫn đến hiểu sai hoàn toàn về không gian.
- Tỷ lệ: Kiểm tra tỷ lệ vẽ (ví dụ 1/100). Điều này giúp bạn đánh giá trực quan kích thước thực tế. Một phòng ngủ trên giấy 3x4m (tỷ lệ 1/100 sẽ vẽ thành 3cm x 4cm) sẽ rất nhỏ trong thực tế.
- Chiều cao tầng trệt và tầng thường: Một số dự án có tầng trệt cao hơn (4-5m) để làm shophouse, khiến tầng 2 bị che bán công. Cần lưu ý điều này.
- Vị trí cột và hộp kỹ thuật: Trên mặt bằng, các cột tròn hoặc hình chữ nhật là vị trí cột kết cấu. Chúng không thể di chuyển và có thể chiếm diện tích bên trong căn hộ. Hộp kỹ thuật (tủ điện, tủ nước) thường nằm ở hành lang hoặc góc phòng vệ sinh. Xem xét xem chúng có nằm ở vị trí bất tiện không.
- Yêu cầu bản vẽ chi tiết (layout): Mặt bằng tổng thể chỉ cho biết bố cục chung của tòa nhà. Để biết chính xác layout nội thất của một căn hộ cụ thể (vị trí giường, tủ, bàn ăn), bạn phải yêu cầu bản vẽ mặt bằng chi tiết (layout) của chính căn hộ đó. Đây là bước không thể bỏ qua.
5. Mẹo Thực Tế Dành Cho Người Mua Nhà
- Mang theo thước đo và giấy: Khi xem nhà mẫu, hãy mang theo bản vẽ mặt bằng và đo đạc thực tế các phòng để so sánh.
- Tư duy về đồ đạc: Hãy mô phỏng trong đầu việc sắp xếp giường tủ, tủ bếp, bàn ăn vào không gian trên bản vẽ. Liệu có đủ chỗ và hợp lý không?
- Ưu tiên tầng và vị trí: Nếu ngân sách cho phép, ưu tiên căn hộ ở tầng cao (từ 10 trở lên), hướng Đông hoặc Nam, ở góc tòa nhà. Tránh căn hộ quá gần thang máy (ồn), quá gần hố thang (bụi bẩn, mất an toàn), hoặc bị che bởi tòa nhà đối diện.
- Kiểm tra view qua bản vẽ tổng thể: Từ mặt bằng tổng thể, bạn có thể đoán được view của căn hộ. Nếu ban công hướng ra một khoảng trống lớn giữa các tòa nhà, view sẽ đẹp. Nếu ban công hướng thẳng vào mặt tường của tòa nhà đối diện cách không xa, view sẽ bị che khuất.
- Đừng chỉ tin vào mô hình 3D: Mô hình 3D thường được “làm đẹp” với ánh sáng lý tưởng, cảnh quan hoàn hảo. Mặt bằng mới là sự thật khách quan về bố cục.
Kết Luận
Mặt bằng tổng thể chung cư không phải là một tài liệu kỹ thuật khó hiểu, mà là công cụ mạnh mẽ trao cho bạn quyền kiểm soát trong việc lựa chọn tổ ấm. Bằng cách học cách đọc, phân tích và đặt câu hỏi đúng, bạn có thể chuyển những con số và ký hiệu trên giấy thành một bức tranh sống động về cuộc sống hàng ngày sắp tới. Trước khi quyết định bất kỳ khoản đầu tư nào, hãy đầu tư thời gian cho bản mặt bằng này. Kiến thức bạn tích lũy được từ việc phân tích nó sẽ giúp bạn tránh được những lỗi phổ biến và chọn được một không gian sống thực sự phù hợp, tối ưu cho sức khỏe, tiện nghi và hạnh phúc lâu dài của gia đình mình. Để có thêm các bài phân tích chuyên sâu về bất động sản và kiến thức sống, bạn có thể tham khảo thêm tại gamudacityland.vn.
