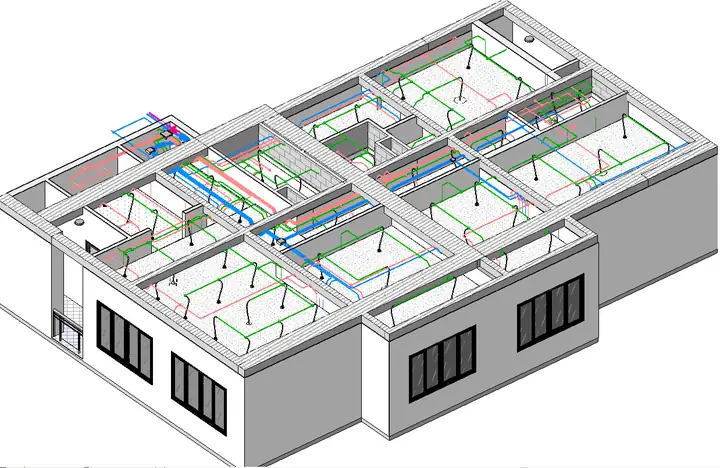

Bản vẽ điện căn hộ chung cư là tài liệu kỹ thuật bắt buộc, thể hiện chi tiết hệ thống điện, đường dây, vị trí ổ cắm, công tắc và thiết bị bảo vệ trong từng căn hộ. Đây là cơ sở quan trọng để thiết kế, thi công, kiểm tra, bảo trì và sửa chữa hệ thống điện, đảm bảo an toàn và vận hành hiệu quả. Hiểu rõ bản vẽ này giúp chủ đầu tư, kỹ sư, ban quản lý và cư dân nắm bắt cấu trúc điện, phát hiện sự cố và thực hiện các nâng cấp cần thiết.
Có thể bạn quan tâm: Nên Mua Tầng Trệt Chung Cư Không? Đánh Giá Chi Tiết Ưu Nhược Điểm
Tổng quan về bản vẽ điện căn hộ chung cư
Bản vẽ điện căn hộ chung cư là một phần không thể thiếu trong bộ hồ sơ kỹ thuật của tòa nhà, được tạo ra bởi kiến trúc sư hoặc kỹ sư điện. Nó cung cấp bức tranh toàn diện về cách thức hệ thống điện được bố trí, từ nguồn cấp (tủ điện phân phối) đến các điểm sử dụng cuối cùng như đèn, ổ cắm, quạt, máy lạnh. Bản vẽ thường được vẽ theo tỉ lệ, sử dụng các ký hiệu chuẩn (theo quy định của Bộ Xây dựng hoặc TCVN) để biểu thị các thành phần điện. Nội dung chính bao gồm: sơ đồ mạch đơn, bản vẽ mặt bằng với vị trí lắp đặt, danh sách vật tư, và thông số kỹ thuật. Việc có được bản vẽ điện chính xác là cần thiết cho mọi công tác liên quan đến điện trong căn hộ, từ lắp đặt ban đầu đến cải tạo sau này, đồng thời là căn cứ để xác định trách nhiệm khi xảy ra sự cố.
Bản vẽ điện căn hộ chung cư: Định nghĩa và vai trò then chốt
Bản vẽ điện căn hộ chung cư là một bản vẽ kỹ thuật chuyên sâu, mô tả chi tiết việc lắp đặt, kết nối và phân bổ hệ thống điện trong phạm vi một căn hộ cụ thể trong tòa nhà chung cư. Khác với bản vẽ điện tổng tòa nhà (điện cấp một, hai), bản vẽ này tập trung vào điện cấp ba và các mạch chi tiết bên trong căn hộ. Vai trò của nó là đảm bảo mọi công trình điện được thực hiện đúng quy trình, an toàn, phù hợp với công suất và dễ dàng bảo trì. Đây cũng là tài liệu pháp lý quan trọng, thường được nộp khi xin phép và được cơ quan chức năng kiểm tra. Đối với cư dân, bản vẽ này là “bản đồ” giúp họ xác định vị trí tủ điện, đường dẫn ẩn trong tường, từ đó lên kế hoạch sửa chữa, thêm thiết bị mà không gây nguy hiểm.
Các thành phần chính và ký hiệu trên bản vẽ điện
Biểu tượng và ký hiệu chuẩn
Bản vẽ điện sử dụng hệ thống ký hiệu đồ họa quốc tế (IEC) hoặc quy chuẩn Việt Nam (TCVN) để biểu thị các thiết bị. Ví dụ: hình tròn với chữ “L” là bóng đèn, hình vuông là công tắc, hình tròn có gạch là ổ cắm, hình chữ nhật là hộp điện, đường nét liền là dây điện, đường nét đứt là ống bảo vì dây. Các ký hiệu này giúp người đọc dễ dàng nhận diện bất kể họ có chuyên môn hay không. Trên bản vẽ còn có chú thích về thông số như công suất (W), dòng điện (A), điện áp (V), và loại dây (ví dụ: 2.5mm² cho mạch ổ cắm, 4mm² cho máy lạnh).
Thông tin về mạch điện và phân vùng
Bản vẽ thường chia thành các mạch riêng biệt: mạch chiếu sáng (đèn), mạch ổ cắm thông thường, mạch ổ cắm điều hòa, mạch bếp từ, mạch nước nóng, mạch tủ điện chính. Mỗi mạch được đánh số (L1, L2…) và có ký hiệu riêng. Bản vẽ cũng chỉ ra điểm xuất phát (tủ điện phân phối trong căn hộ) và điểm kết thúc. Các tỉ lệ phổ biến là 1/50 hoặc 1/100, giúp tính toán kích thước thực tế.
Vị trí lắp đặt thiết bị cụ thể
Điều quan trọng nhất là bản vẽ cho biết vị trí chính xác của từng thiết bị trên mặt bằng. Ví dụ: ổ cắm ở vị trí nào, cách góc tường bao xa, công tắc đặt ở cửa ra vào hay đầu giường. Điều này quyết định đến tiện ích và an toàn khi sử dụng. Bản vẽ cũng ghi rõ chiều cao lắp đặt (ví dụ: ổ cắm 0.3m so với sàn, công tắc 1.3m).
Danh sách vật tư và thông số kỹ thuật
Kèm theo bản vẽ thường là bảng liệt kê tất cả vật tư: loại dây, số lượng ổ cắm, công tắc, hộp điện, thiết bị bảo vệ (cầu dao, rơ-le…), và thông số kỹ thuật cụ thể. Bảng này là căn cứ để đặt hàng và kiểm tra khi thi công.
Có thể bạn quan tâm: Bản Vẽ Căn Hộ Chung Cư Là Gì? Hướng Dẫn Đọc Hiểu Chi Tiết Từ A-z
Cách đọc và phân tích bản vẽ điện căn hộ chung cư
Bước 1: Nắm vững thang đo và tỉ lệ
Trước tiên, xác định tỉ lệ trên bản vẽ (thường ghi ở góc). Ví dụ tỉ lệ 1/50 nghĩa là 1cm trên giấy tương đương 50cm thực tế. Dùng thước đo để chuyển đổi kích thước, biết được khoảng cách thực giữa các thiết bị.
Bước 2: Xác định các khu vực chức năng trên mặt bằng
So sánh bản vẽ điện với bản vẽ kiến trúc để biết phòng nào là phòng khách, phòng ngủ, nhà bếp. Mỗi khu vực có yêu cầu điện khác nhau. Ví dụ: phòng bếp cần nhiều ổ cắm cho thiết bị điện, phòng ngủ cần ổ cắm đầu giường.
Bước 3: Theo dõi đường dẫn điện từ nguồn đến điểm sử dụng
Tìm tủ điện chính trong căn hộ (thường đặt ở cửa ra vào hoặc hành lang). Từ đó, theo các đường nét (mũi tên chỉ hướng) để xem dây điện đi như thế nào, đi qua đâu (tường, trần), và kết nối đến thiết bị nào. Lưu ý màu sắc: thường dây pha (L) màu nâu, đen, xám; dây trung tính (N) màu xanh dương; dây tiếp đất (PE) màu xanh lục vàng.
Bước 4: Kiểm tra các mạch và phân bổ công suất
Xem xét cách chia mạch: một mạch ổ cắm thường cấp cho 5-6 ổ tối đa, công suất không vượt quá 3500W. Mạch máy lạnh thường riêng, dây 4mm². Trên bản vẽ có thể ghi công suất thiết bị, giúp đánh giá khả năng tải.
Bước 5: Đối chiếu với thực tế và phát hiện sai lệch
Khi đã có bản vẽ, khi vào nhà cần đối chiếu xem các thiết bị thực tế có đúng vị trí trên bản vẽ không. Nếu có sự khác biệt, cần lưu ý vì có thể đã có cải tạo trái phép.
Một số lưu ý quan trọng khi kiểm tra và sử dụng bản vẽ điện
Tính hợp pháp và độ chính xác
Đảm bảo bản vẽ điện bạn có được là bản chính, được công nhận bởi ban quản lý tòa nhà hoặc chủ đầu tư. Các bản vẽ thiết kế ban đầu có thể khác với thực tế sau thi công. Trong nhiều trường hợp, cần có bản vẽ “as-built” (như đã xây dựng) để chính xác nhất. Nếu không có, có thể thuê kỹ sư điện đo đạc lại.
Có thể bạn quan tâm: Bản Vẽ Revit Chung Cư Thấp Tầng: Khái Niệm Và Ứng Dụng Thực Tế
An toàn điện là ưu tiên hàng đầu
Khi đọc bản vẽ, luôn chú ý đến các biểu tượng liên quan đến bảo vệ: cầu dao, các-rô, rơ-le nhiệt. Kiểm tra xem hệ thống có đủ thiết bị bảo vệ quá tải, chạm không? Điện ác (PE) có được kết nối đầy đủ không? Đây là yếu tố sống còn phòng ngừa cháy nổ và điện giật.
Thay đổi và cải tạo phải có hồ sơ
Nếu gia chủ muốn cải tạo, thêm ổ cắm, đổi vị trí đèn, bắt buộc phải cập nhật bản vẽ điện. Công trình không được phép thực hiện nếu không có bản vẽ điều chỉnh và được ban quản lý chấp thuận. Việc này đảm bảo an toàn và khi bán lại nhà, hồ sơ đầy đủ.
Bản vẽ điện và các bản vẽ khác
Bản vẽ điện thường đi kèm với bản vẽ kết cấu, ống dẫn (nước, thông gió). Khi đọc, cần đối chiếu để tránh xung đột. Ví dụ: ống nước và đường điện phải cách nhau một khoảng an toàn theo quy định.
Ứng dụng thực tế trong quản lý và bảo trì căn hộ
Hỗ trợ ban quản lý tòa nhà
Ban quản lý sử dụng bản vẽ điện để lập kế hoạch bảo trì định kỳ: kiểm tra tủ điện, thay thế cầu dao hư, dọn dẹp hộp điện. Khi có sự cố (mất điện, cháy), bản vẽ giúp xác định nhanh mạch bị ảnh hưởng và cách cô lập.
Hướng dẫn cư dân sử dụng an toàn
Cư dân có thể tham khảo bản vẽ để biết mình có thể tự tháo lắp ổ cắm, đèn không? Tại sao một số ổ cắm không dùng được? Bản vẽ giải thích có thể mạch đó dành riêng cho máy lạnh, công suất lớn.
Giao tiếp với thợ điện và đơn vị sửa chữa
Khi cần sửa chữa, thợ điện chỉ cần xem bản vẽ là biết ngay cấu trúc, không phải đo đạc nhiều, tiết kiệm thời gian và giảm rủi ro. Việc cung cấp bản vẽ cho thợ cũng là minh chứng cho tính chuyên nghiệp.
Khi mua bán căn hộ
Có thể bạn quan tâm: Bản Vẽ Chung Cư 10 Tầng: Tổng Hợp Kiến Trúc, Kết Cấu, Mep Và Thi Công
Trong giao dịch, bản vẽ điện là một phần hồ sơ pháp lý. Người mua có thể yêu cầu xem bản vẽ để đánh giá chất lượng điện, tiềm năng cải tạo. Nếu bản vẽ không có hoặc mâu thuẫn với thực tế, đó có thể là dấu hiệu về chất lượng xây dựng.
Những sai lầm phổ biến khi tiếp cận bản vẽ điện
Tin rằng bản vẽ điện là thứ phức tạp không thể hiểu
Thực tế, với kiến thức cơ bản và sự kiên nhẫn, bất kỳ ai cũng có thể đọc được phần lớn thông tin. Các ký hiệu được chuẩn hóa, chỉ cần học một lần là nhớ. Sai lầm này khiến nhiều người không dám tìm hiểu, dẫn đến thiếu kiến thức bảo vệ bản thân.
Bỏ qua việc kiểm tra bản vẽ khi nhận nhà
Nhiều người khi nhận nhà chỉ kiểm tra thẩm mỹ, không xem bản vẽ kỹ thuật. Điều này rất nguy hiểm vì bạn không biết hệ thống điện thực tế có đúng chuẩn không, có tiềm ẩn rủi ro nào không. Luôn yêu cầu được cung cấp bản vẽ điện và đối chiếu.
Tự ý cải tạo mà không cập nhật bản vẽ
Đây là thói quen phổ biến, gây mất an toàn. Khi cải tạo, dây điện có thể bị chạm, không đúng chuẩn, nhưng nếu không có bản vẽ mới, người sau không biết, dẫn đến nguy cơ khi sửa chữa sau này.
Không phân biệt được các loại bản vẽ điện
Có người lầm tưởng bản vẽ điện tổng tòa nhà là bản vẽ điện căn hộ. Chúng khác biệt hoàn toàn: bản vẽ tổng chỉ đến tủ điện phân phối tầng, còn bản vẽ căn hộ chi tiết đến từng ổ cắm. Cần xác định rõ mình cần loại nào.
Tóm tắt những điểm cốt lõi cần ghi nhớ
Bản vẽ điện căn hộ chung cư là tài liệu kỹ thuật mô tả chi tiết hệ thống điện trong từng căn hộ, bao gồm vị trí thiết bị, đường dây, mạch điện và thông số. Nó có vai trò thiết yếu trong thiết kế, thi công, kiểm tra, bảo trì và đảm bảo an toàn. Để đọc hiểu, cần nắm vững ký hiệu chuẩn, tỉ lệ bản vẽ, theo dõi đường dẫn từ nguồn đến điểm sử dụng, và đối chiếu với thực tế. Khi có thay đổi, phải cập nhật bản vẽ. Đây là công cụ không thể thiếu cho ban quản lý, kỹ sư và cả cư dân để quản lý và sử dụng hệ thống điện một cách an toàn, hiệu quả.
Việc nắm vững bản vẽ điện căn hộ chung cư không chỉ là yêu cầu chuyên môn mà còn là trách nhiệm của mọi chủ sở hữu và người quản lý. Nó giúp phòng ngừa rủi ro, tiết kiệm chi phí sửa chữa và duy trì giá trị tài sản. Khi gặp bất kỳ vấn đề gì liên quan đến điện trong căn hộ, bản vẽ điện luôn là tài liệu tham chiếu đầu tiên và quan trọng nhất.
