Bản vẽ chung cư 10 tầng là một bộ hồ sơ kỹ thuật không thể thiếu trong quy trình thiết kế và thi công các công trình chung cư. Đây là tài liệu kim chỉ nam cho kiến trúc sư, kỹ sư, nhà thầu và cả sinh viên các ngành xây dựng. Bài viết này sẽ phân tích toàn diện các hệ thống bản vẽ quan trọng nhất, từ kiến trúc, kết cấu đến MEP, cùng với tiến độ và biện pháp thi công, giúp bạn nắm vững kiến thức nền tảng để đánh giá hoặc thực hiện một dự án chung cư 10 tầng một cách chính xác và hiệu quả.
Bản vẽ chung cư 10 tầng là gì? Đây là tập hợp đầy đủ các bản vẽ kỹ thuật mô tả chi tiết một tòa chung cư 10 tầng, bao gồm mọi thông tin về hình dạng, kết cấu, hệ thống kỹ thuật và quy trình xây dựng. Một bộ bản vẽ chất lượng phải đáp ứng tiêu chuẩn kỹ thuật, rõ ràng, chi tiết và được tích hợp liên kết chặt chẽ giữa các hệ, đảm bảo tính khả thi khi thi công. Việc hiểu rõ từng loại bản vẽ sẽ giúp người đọc dễ dàng hình dung toàn bộ công trình, phát hiện xung đột thiết kế và đưa ra quyết định phù hợp trong từng giai đoạn.
Có thể bạn quan tâm: Nên Mua Tầng Trệt Chung Cư Không? Đánh Giá Chi Tiết Ưu Nhược Điểm
Có thể bạn quan tâm: Đánh Giá Toàn Diện Thị Trường Kiot Chung Cư Hh Linh Đàm: Cơ Hội Đầu Tư Kinh Doanh Nhỏ Lẻ
Các bản vẽ kiến trúc chi tiết cho chung cư 10 tầng
Kiến trúc là hệ thống bản vẽ định hình “linh hồn” và vẻ ngoài của công trình. Đối với chung cư 10 tầng, bộ bản vẽ kiến trúc cần cực kỳ chi tiết và chính xác để đảm bảo tính thẩm mỹ, công năng sử dụng và tuân thủ quy hoạch.
Bản vẽ định công trình và mặt bằng tổng thể
Đây là những bản vẽ tổng quan nhất, thể hiện phác thảo hình dạng toàn bộ tòa nhà từ trên xuống, các mặt tiền chính, và sự sắp xếp không gian trong phạm vi lô đất. Bản vẽ mặt bằng tổng thể (site plan) cho thấy vị trí tòa nhà, lối ra vào, khu vực xử lý rác, khu vực sinh hoạt chung và cây xanh. Đối với chung cư 10 tầng, mặt bằng tổng thể cần phản ánh mật độ xây dựng, tỷ lệ lót và các yếu tố quy hoạch theo quy định địa phương.
Bản vẽ mặt bằng các tầng
Mỗi tầng trong chung cư 10 tầng đều có một bản vẽ mặt bằng riêng, mô tả chính xác bố trí các hộ gia đình, khu vực hành lang, cầu thang, thang máy, phòng kỹ thuật và các không gian công cộng. Các bản vẽ này cần ghi rõ kích thước phòng, diện tích sử dụng, vị trí cửa, cửa sổ, và các công trình phụ trợ. Sự khác biệt giữa các tầng (ví dụ: tầng trệt có thể có thương mại, tầng trên cùng có thể có penthouse) cũng phải được thể hiện rõ ràng. Thông số kỹ thuật như chiều cao tầng, kết cấu sàn, và vật liệu hoàn thiện (gạch, sơn, gỗ) đều được ghi chú trên bản vẽ.
Bản vẽ mặt đứng và mặt cắt
Bản vẽ mặt đứng (elevation) cho thấy hình dạng của tòa nhà khi nhìn từ các phía Đông, Tây, Nam, Bắc. Chúng cung cấp thông tin về chiều cao, vật liệp mặt ngoài (ví dụ: gốm, nhôm kính, bê tông), cửa sổ, ban công và các chi tiết kiến trúc trang trí. Mặt cắt (section) thì cắt ngang hoặc dọc qua tòa nhà để thể hiện cấu trúc bên trong, bao gồm chiều cao tầng, độ cao sàn, kết cấu trần, và cách bố trí các công trình ngầm như tầng hầm xe. Các bản vẽ này là cơ sở để lập bản vẽ kết cấu và đánh giá tính ổn định của công trình.
Bản vẽ chi tiết kỹ thuật
Đây là những bản vẽ phóng đại các phần phức tạp như cửa ra vào chính, hệ thống hành lang, khu vực thang máy, và các điểm kết nối giữa các hệ thống. Ví dụ, bản vẽ chi tiết cửa thang máy sẽ mô tả kích thước hố thang, vật liệp sửa chữa, và kết nối với kết cấu. Bản vẽ khung tên (door schedule) liệt kê tất cả các loại cửa, kích thước, vật liệu và vị trí. Những bản vẽ này đảm bảo rằng khi thi công, mọi chi tiết nhỏ nhất cũng được thực hiện chính xác, tránh sai sót gây tốn kém.
Bản vẽ thống kê và danh mục vật liệu
Bản vẽ thống kê (general notes) tóm tắt các yêu cầu kỹ thuật chung, tiêu chuẩn áp dụng, và các chú thích đặc biệt cho toàn bộ công trình. Danh mục vật liệu hoàn thiện (finish schedule) liệt kê cụ thể loại sàn, tường, trần cho từng phòng, cùng với mã số, kích thước và đơn vị tính. Đối với chung cư 10 tầng, việc thống kê này càng quan trọng vì có rất nhiều căn hộ với các tiêu chuẩn hoàn thiện khác nhau (ví dụ: căn hộ cao cấp và căn hộ tiêu chuẩn).
Có thể bạn quan tâm: Top 5 Dự Án Chung Cư Cát Bi Hải Phòng Được Đánh Giá Cao Nhất
Có thể bạn quan tâm: Top 10 Chung Cư Yên Hòa Cầu Giấy Tốt Nhất: Đánh Giá Chi Tiết Và So Sánh
Bản vẽ kết cấu chung cư 10 tầng
Hệ thống kết cấu là “bộ xương” của tòa nhà, chịu trách nhiệm về sự ổn định và an toàn. Bản vẽ kết cấu cho chung cư 10 tầng thường rất phức tạp, đòi hỏi sự chính xác tuyệt đối.
Bản vẽ móng và nền
Đối với chung cư 10 tầng, móng thường là loại móng sâu (cọc) hoặc móng bè, tùy theo tải trọng và điều kiện địa chất. Bản vẽ móng cần thể hiện rõ vị trí, kích thước, độ sâu và kết cấu của từng cọc móng, cùng với bản vẽ móng bè nếu có. Bản vẽ nền tầng hầm (nếu có) cũng được thể hiện trong nhóm này, bao gồm kết cấu sàn hầm, hệ thống thoát nước và tường chắn.

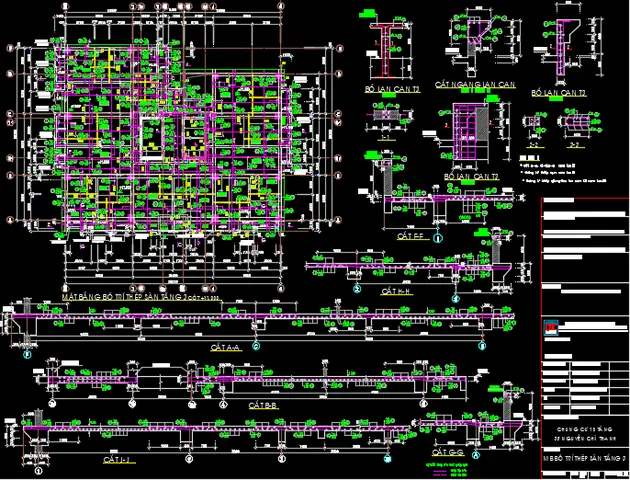

Bản vẽ khung chính và sàn
Đây là phần trái tim của bản vẽ kết cấu. Bản vẽ khung (frame) mô tả hệ thống cột, dầm, và sàn bằng bê tông cốt thép. Các bản vẽ này thường được vẽ với tỷ lệ lớn, cho thấy kích thước, chiều cao, số lớp cốt thép, và kết nối giữa các cấu kiện. Đối với chung cư 10 tầng, khung thường là hệ khungBTCT (bê tông cốt thép) hoặc hệ khung thép. Bản vẽ sàn thể hiện kết cấu sàn (sàn đầy, sàn khoảng), độ dày, và cách bố trí cốt thép. Các bản vẽ này phải được tích hợp chặt chẽ với bản vẽ kiến trúc để đảm bảo các cột, dầm không xung đột với bố trí phòng.
Bản vẽ chi tiết kết nối và sự kết hợp
Các điểm kết nối giữa cột-dầm, dầm-sàn, và cột-móng là những nơi chịu lực phức tạp, cần được chi tiết hóa đầy đủ. Bản vẽ chi tiết kết nối (connection detail) sẽ mô tả kích thước, loại bulông, số lớp thép và phương pháp hàn (nếu là kết cấu thép). Ngoài ra, còn có bản vẽ sự kết hợp (rebar detail) cho từng cấu kiện, chỉ rõ vị trí và kích thước của từng thanh cốt thép.
Bản vẽ bổ sung cho kết cấu
Có thể bao gồm bản vẽ kết cấu thang máy, kết cấu ban công, và kết cấu cho các công trình phụ trợ như tank nước trên mái. Tất cả đều phải được thống nhất với bản vẽ kiến trúc và MEP để tránh xung đột về không gian.
Hệ thống MEP trong bản vẽ chung cư 10 tầng
MEP bao gồm các hệ thống Kỹ thuật MEP gồm Điện (Electrical), Nước (Plumbing), và Điều hòa không khí (HVAC). Đây là hệ thống “huyết quản” của công trình, đảm bảo tiện nghi và an toàn cho người sử dụng.
Hệ thống điện (Electrical)
Bản vẽ điện cho chung cư 10 tầng phải bao gồm: sơ đồ nguyên lý phân phối điện từ nguồn vào đến từng căn hộ và phòng công cộng; sơ đồ đèn, ổ cắm, công tắc; sơ đồ dây dẫn và đường ống cáp; bản vẽ vị trí hộp điện, tủ điện tầng và tủ điện chính. Đối với chung cư, cần có sơ đồ phân phối điện cho thang máy, hệ thống chiếu sáng hành lang, hệ thống chiếu sáng khẩn cấp và chống cháy. Các bản vẽ này phải tuân thủ quy chuẩn về an toàn điện và phải được phối hợp với bản vẽ kiến trúc để xác định vị trí đúng cho các thiết bị.
Hệ thống nước (Plumbing)
Hệ thống nước bao gồm cấp nước sạch và thoát nước. Bản vẽ nước sẽ mô tả: sơ đồ đường ống cấp nước từ bể chứa/tank đến các điểm sử dụng (nhà bếp, WC, lavabo); sơ đồ thoát nước thải và nước mưa; vị trí bể chứa, bơm, và các thiết bị xử lý nước. Đối với chung cư 10 tầng, hệ thống này phải được tính toán để đảm bảo áp suất nước ổn định ở tất cả các tầng, đặc biệt là tầng trên cùng. Bản vẽ MEP cũng cần cung cấp mặt bằng XREF (cross-reference) để tham chiếu chính xác vị trí ống trong từng tầng.
Hệ thống điều hòa không khí (HVAC)
Bản vẽ HVAC mô tả hệ thống làm mát, thông gió và sưởi ấm. Đối với chung cư ở Việt Nam, trọng tâm thường là hệ thống làm mát. Bản vẽ sẽ bao gồm: sơ đồ khí lạnh từ máy lạnh trung tâm (nếu có) hoặc máy lạnh từng căn hộ; đường ống gió, cửa thông gió; vị trí máy lạnh, quạt hút, và các thiết bị điều khiển. Các bản vẽ này cần được phối hợp với bản vẽ kết cấu để tránh xung đột về không gian cho ống gió và thiết bị.
File SPEC và thống kê kỹ thuật
Ngoài các bản vẽ thiết kế, bộ hồ sơ MEP thường đi kèm file SPEC (thông số kỹ thuật) liệt kê tất cả các thiết bị, vật tư, tiêu chuẩn kỹ thuật và yêu cầu lắp đặt. Đây là tài liệu quan trọng cho nhà thầu trong việc đặt hàng và thi công.
Bản vẽ tiến độ thi công chung cư 10 tầng
Tiến độ thi công là một phần không thể thiếu trong bộ bản vẽ tổng thể, đặc biệt với các dự án chung cư quy mô lớn. Bản vẽ tiến độ (construction schedule) thường được thể hiện dưới dạng biểu đồ Gantt, mô tả trình tự, thời gian và mối quan hệ giữa các hạng mục công việc.
Nội dung bản vẽ tiến độ
Một bản vẽ tiến độ chi tiết cho chung cư 10 tầng sẽ liệt kê tất cả các hạng mục từ khai thác, xây dựng móng, khung, hoàn thiện đến nghiệm thu. Mỗi hạng mục có thời gian bắt đầu, kết thúc, và những hạng mục nào phụ thuộc lẫn nhau. Ví dụ, việc xây dựng khung tầng 2 không thể bắt đầu trước khi hoàn thành móng và khung tầng 1. Tiến độ cũng cần tính đến các yếu tố như thời tiết, cung cấp vật tư, và nguồn lực nhân công. Việc có một tiến độ rõ ràng giúp chủ đầu tư và ban quản lý dự án theo dõi tiến độ, phát hiện chậm tiến và điều chỉnh kịp thời.
Phương pháp lập tiến độ
Tiến độ thường được lập bằng phần mềm chuyên dụng như Microsoft Project, Primavera P6. Trong bản vẽ, các mốc thời gian quan trọng (như hoàn thành khung, đổ sàn, lắp đặt thang máy) được đánh dấu rõ ràng. Bản vẽ tiến độ cũng cần phản ánh các phương án thi công được đề xuất (ví dụ: thi công theo phương pháp leo thang hoặc thi công toàn bộ khung trước).
Biện pháp thi công cho chung cư 10 tầng
Biện pháp thi công là phần mô tả chi tiết các phương pháp, kỹ thuật và giải pháp để thực hiện từng hạng mục xây dựng một cách an toàn, chất lượng và hiệu quả. Đối với chung cư 10 tầng, đây là yếu tố sống còn vì công trình cao, có nhiều tầng và hoạt động xây dựng phức tạp.
Phương án thi công khung và sàn
Chung cư 10 tầng thường được thi công theo phương pháp leo thang (climbing formwork) với cọc dự, dàn giáo di động, hoặc phương pháp sàn lưu động. Bản vẽ biện pháp thi công sẽ mô tả chi tiết cách lắp đặt dàn giáo, hệ thống chịu lực, quy trình đổ bê tông, và thời gian xả khuôn. Các phương án khác nhau có thể được đề xuất để so sánh về chi phí, thời gian và an toàn.
Biện pháp thi công hệ thống kỹ thuật
Việc lắp đặt các hệ thống điện, nước, HVAC trong công trình cao tầng đòi hỏi sự phối hợp chặt chẽ giữa các nhóm. Biện pháp thi công sẽ quy định trình tự lắp đặt, các điểm nối quan trọng, và các biện pháp bảo vệ trong quá trình thi công (ví dụ: bảo vệ ống dẫn khỏi tác động cơ học). Đối với hệ thống thang máy, biện pháp lắp đặt và bảo dưỡng trong quá trình xây dựng cần được lập riêng.
Biện pháp an toàn lao động và bảo vệ công trình
Đây là phần cực kỳ quan trọng. Bản vẽ biện pháp an toàn sẽ mô tả hệ thống giàn giáo bảo vệ, lưới an toàn, thang dân công, phương tiện nâng hạ, và các quy định về thi công ở độ cao. Ngoài ra, còn có biện pháp bảo vệ công trình khỏi các tác động ngoài môi trường (nắng, mưa) và biện pháp phòng cháy chữa cháy trong quá trình thi công.
Phối hợp giữa các hệ thống
Một trong những thách thức lớn nhất khi thi công chung cư là phối hợp giữa kiến trúc, kết cấu và MEP. Biện pháp thi công cần quy định rõ trách nhiệm phối hợp giữa các ban, thời điểm và phương thức trao đổi thông tin (ví dụ: họp phối hợp hàng tuần) để tránh xung đột và lãng phí.
Bản vẽ chung cư 10 tầng là một tài liệu kỹ thuật tổng hợp, đòi hỏi sự am hiểu sâu về nhiều lĩnh vực. Việc nắm vững các hệ thống bản vẽ nêu trên sẽ giúp bạn có cái nhìn toàn diện, từ đó đánh giá chất lượng một bộ hồ sơ thiết kế hoặc lập kế hoạch thi công một cách khoa học. Nếu bạn muốn tìm hiểu thêm về các loại bản vẽ xây dựng khác, có thể tham khảo gamudacityland.vn để cập nhật kiến thức mới nhất.
